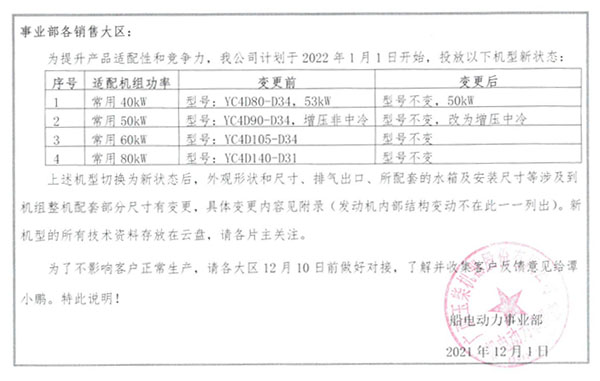

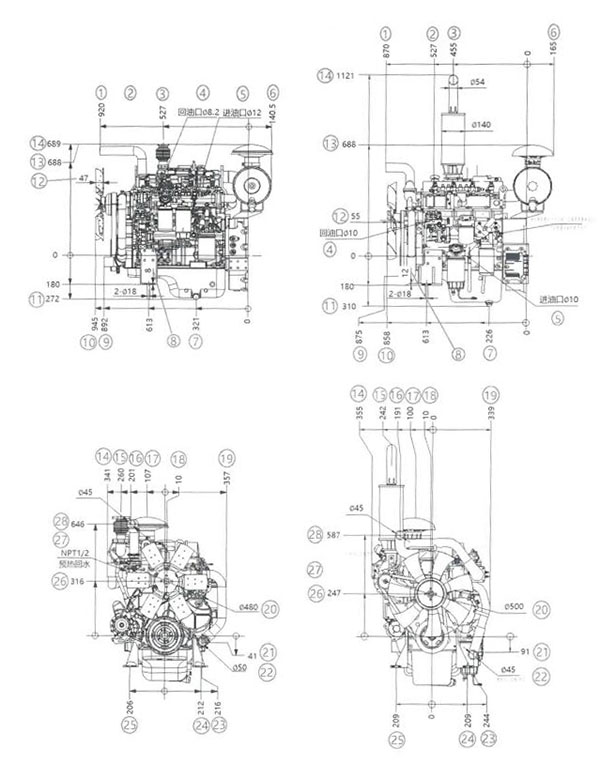

1

出水管膠管端面到飛輪殼端面水平距離

920

870

2

排氣口到飛輪殼端面水平距離

527

455

3

回油口直徑

Φ8.2

Φ10

4

進油口直徑

Φ12

Φ10

5

空濾凸出飛輪殼端面水平距離

140.5

165

6

放機油口到飛輪殼端面水平距離

321

226

7

支腳底板厚度

8

12

8

水泵進水口端面到飛輪殼端面水平距離

892

875

9

風扇端面到飛輪殼端面水平距離

945

858

10

發動機最低點到曲軸中心的垂直距離

272

310

11

風扇厚度

47

55

12

空濾帽頂點到曲軸中心的垂直距離

688

688

13

排氣口到曲軸中心的垂直距離

689

1121

14

發動機排氣外側到曲軸中心水平距離

341

330

15

排氣口到曲軸中心水平距離

260

186

16

調溫器出水口到曲軸中心水平距離

201

183

17

空濾帽中心到曲軸中心水平距離

107

14

18

風扇中心到曲軸中心水平距離

偏進氣側10

偏排氣側13.4

19

發動機進氣外側到曲軸中心水平距離

357

313

20

風扇直徑

Φ480（鐵）

Φ480（塑料）

21

進水口到曲軸中心垂直距離

41

153

22

進水口直徑

Φ50

Φ45

23

進水口到曲軸中心水平距離

216

206

24

左支腳減震器安裝孔到曲軸中心水平距離

212

209

25

右支腳減震器安裝孔到曲軸中心水平距離

206

209

26

風扇中心到曲軸中心垂直距離

316

220

27

預熱回水口規格

NPT 1/2

待定

28

調溫器出水口到曲軸中心垂直距離

646

550

29

排氣口直徑

Φ48

Φ52

30

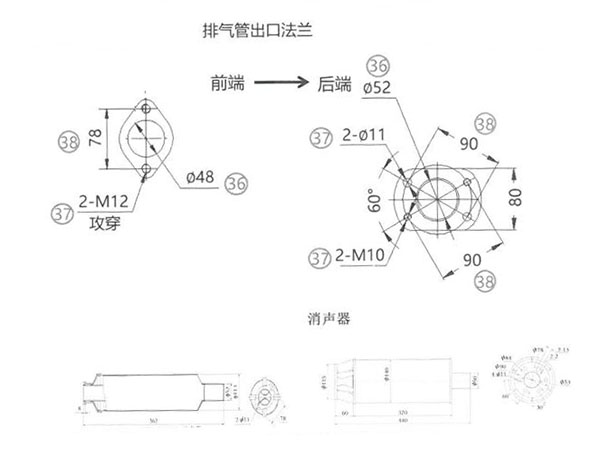

排氣管出口法蘭安裝孔規格

2-M12

2-Φ11和2-M10成60°夾角分布

31

排氣管出口法蘭安裝孔分布

78

90

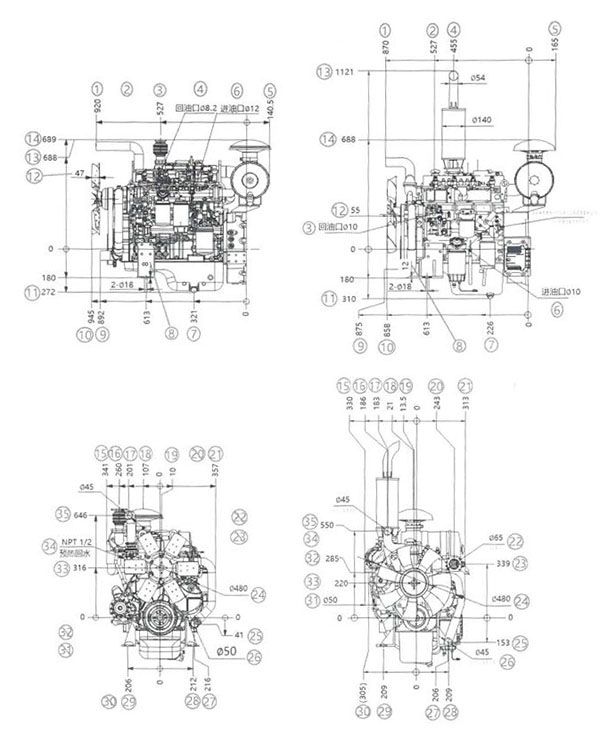

1

出水管膠管端面到飛輪殼端面水平距離

920

870

2

中冷后進氣口端面到飛輪殼端面水平距離

/

527

3

排氣口到飛輪殼端面水平距離

527

455

4

回油口直徑

Φ8.2

Φ10

5

進油口直徑

Φ12

Φ10

6

空濾凸出飛輪殼端面水平距離

140.5

169

7

放機油口到飛輪殼端面水平距離

321

226

8

支腳底板厚度

8

12

9

水泵進水口端面到飛輪殼端面水平距離

892

875

10

風扇端面到飛輪殼端面水平距離

945

858

11

發動機最低點到曲軸中心的垂直距離

272

310

12

風扇厚度

47

55

13

空濾帽頂點到曲軸中心的垂直距離

688

688

14

排氣口到曲軸中心的垂直距離

689

1121

15

發動機排氣外側到曲軸中心水平距離

341

330

16

排氣口到曲軸中心水平距離

260

186

17

調溫器出水口到曲軸中心水平距離

201

183

18

空濾帽中心到曲軸中心水平距離

107

21

19

風扇中心到曲軸中心水平距離

偏進氣側10

偏排氣側13.5

20

進氣口到曲軸中心水平距離

/

243

21

發動機進氣外側到曲軸中心水平距離

357

313

22

進氣口直徑

/

65

23

進氣口到曲軸中心垂直距離

/

339

24

風扇直徑

Φ480（鐵）

Φ480（塑料）

25

進水口到曲軸中心水平距離

41

153

26

進水口直徑

Φ50

Φ45

27

進水口到曲軸中心水平距離

216

206

28

左支腳減震器安裝孔到曲軸中心水平距離

212

209

29

右支腳減震器安裝孔到曲軸中心水平距離

206

209

30

增壓器出氣口到曲軸中心水平距離

/

305

31

增壓器出氣口直徑

/

Φ50

32

增壓器出氣口到曲軸中心垂直距離

/

285

33

風扇中心到曲軸中心垂直距離

316

220

34

預熱回水口規格

NPT 1/2

待定

35

調溫器出水口到曲軸中心垂直距離

646

550

36

排氣口直徑

Φ48

Φ52

37

排氣管出口法蘭安裝孔規格

2-M12

2-Φ11和2-M10成60°夾角分布

38

排氣管出口法蘭安裝孔分布

78

90

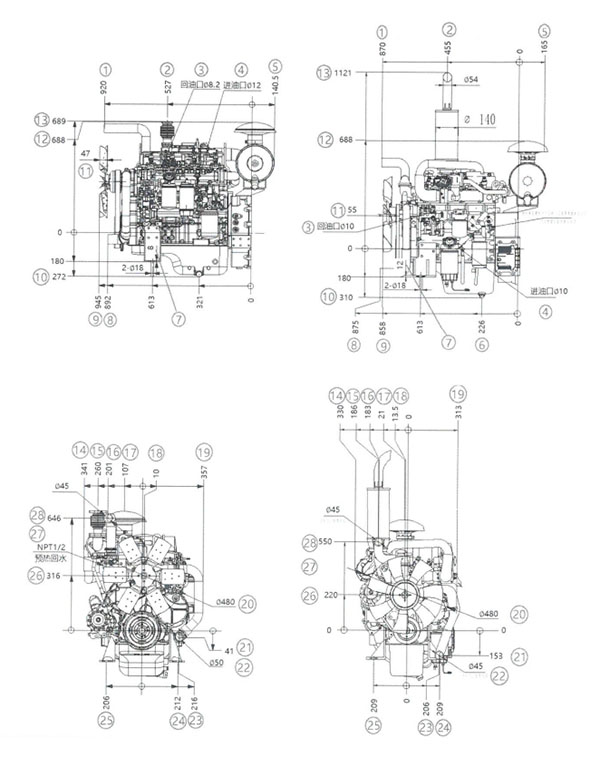

1

出水管膠管端面到飛輪殼端面水平距離

920

903

2

排氣口到飛輪殼端面水平距離

527

474

3

回油口直徑

Φ8.2

Φ10

4

進油口直徑

Φ12

Φ10

5

空濾凸出飛輪殼端面水平距離

140.5

224

6

放機油口到飛輪殼端面水平距離

321

285

7

支腳底板厚度

8

12

8

水泵進水口端面到飛輪殼端面水平距離

892

916

9

風扇端面到飛輪殼端面水平距離

945

916

10

發動機最低點到曲軸中心的垂直距離

272

286

11

風扇厚度

47

55

12

空濾帽頂點到曲軸中心的垂直距離

688

688

13

排氣口到曲軸中心的垂直距離

689

1114

14

發動機排氣外側到曲軸中心水平距離

341

355

15

排氣口到曲軸中心水平距離

260

242

16

調溫器出水口到曲軸中心水平距離

201

191

17

空濾帽中心到曲軸中心水平距離

107

100

18

風扇中心到曲軸中心水平距離

偏進氣側10

偏排氣側10

19

發動機進氣外側到曲軸中心水平距離

357

339

20

風扇直徑

Φ480（鐵）

Φ500（塑料）

21

進水口到曲軸中心垂直距離

41

91

22

進水口直徑

Φ50

Φ45

23

進水口到曲軸中心水平距離

216

244

24

左支腳減震器安裝孔到曲軸中心水平距離

212

209

25

右支腳減震器安裝孔到曲軸中心水平距離

206

209

26

風扇中心到曲軸中心垂直距離

315.5

247

27

預熱回水口規格

NPT 1/2

待定

28

調溫器出水口到曲軸中心垂直距離

647.5

587

29

排氣口直徑

Φ48

Φ52

30

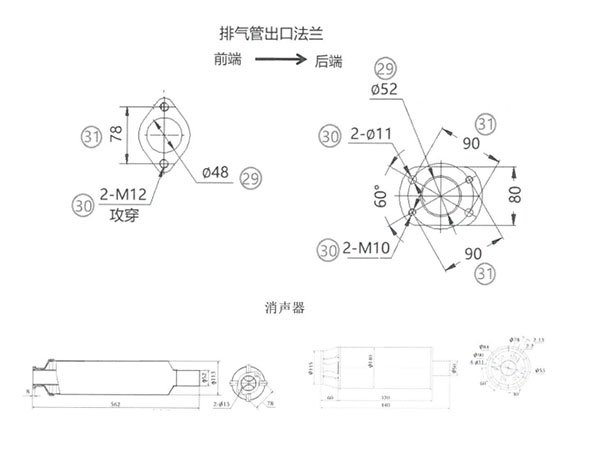

排氣管出口法蘭安裝孔規格

2-M12

2-Φ11和2-M10成60°夾角分布

31

排氣管出口法蘭安裝孔分布

78

90

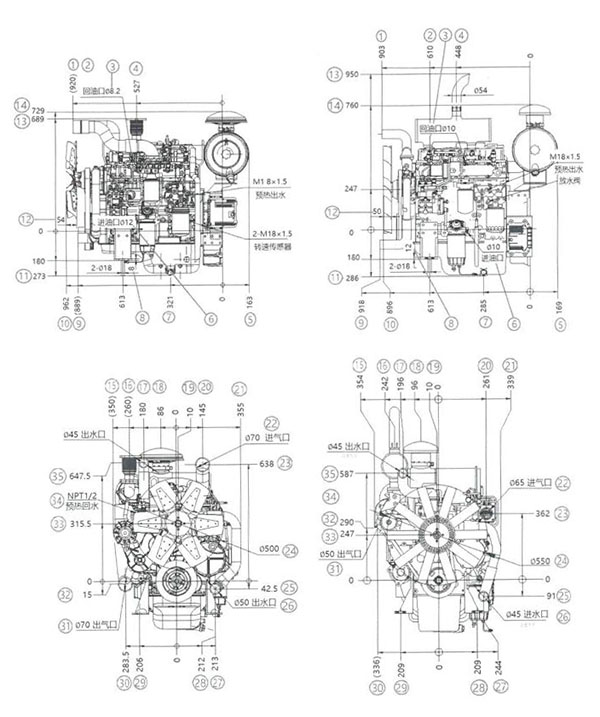

1

出水管膠管端面到飛輪殼端面水平距離

920

903

2

中冷后進氣口端面到飛輪殼端面水平距離

920

610

3

回油口直徑

Φ8.2

Φ10

4

排氣口到飛輪殼端面水平距離

527

448

5

空濾凸出飛輪殼端面水平距離

163

169

6

進油口直徑

Φ12

Φ10

7

放機油口到飛輪殼端面水平距離

321

285

8

支腳底板厚度

8

12

9

水泵進水口端面到飛輪殼端面水平距離

889

918

10

風扇端面到飛輪殼端面水平距離

962

896

11

發動機最低點到曲軸中心的垂直距離

273

286

12

風扇厚度

54

50

13

排氣口到曲軸中心的垂直距離

689

950

14

空濾帽頂點到曲軸中心的垂直距離

729

760

15

發動機排氣外側到曲軸中心水平距離

350

354

16

排氣口到曲軸中心水平距離

260

242

17

調溫器出水口到曲軸中心水平距離

180

196

18

空濾帽中心到曲軸中心水平距離

86

96

19

風扇中心到曲軸中心水平距離

偏進氣側10

偏排氣側10

20

進氣口到曲軸中心水平距離

145

261

21

發動機進氣外側到曲軸中心水平距離

355

339

22

進氣口直徑

Φ70

Φ65

23

進氣口到曲軸中心垂直距離

638

362

24

風扇直徑

Φ500（鐵）

Φ550（塑料）

25

進水口到曲軸中心水平距離

42.5

91

26

進水口直徑

Φ50

Φ45

27

進水口到曲軸中心水平距離

213

244

28

左支腳減震器安裝孔到曲軸中心水平距離

212

209

29

右支腳減震器安裝孔到曲軸中心水平距離

206

209

30

增壓器出氣口到曲軸中心水平距離

283.5

336

31

增壓器出氣口直徑

Φ70

Φ50

32

增壓器出氣口到曲軸中心垂直距離

低15

高290

33

風扇中心到曲軸中心垂直距離

315.5

247

34

預熱回水口規格

NPT 1/2

待定

35

調溫器出水口到曲軸中心垂直距離

647.5

587

36

排氣口直徑

Φ60

Φ52

37

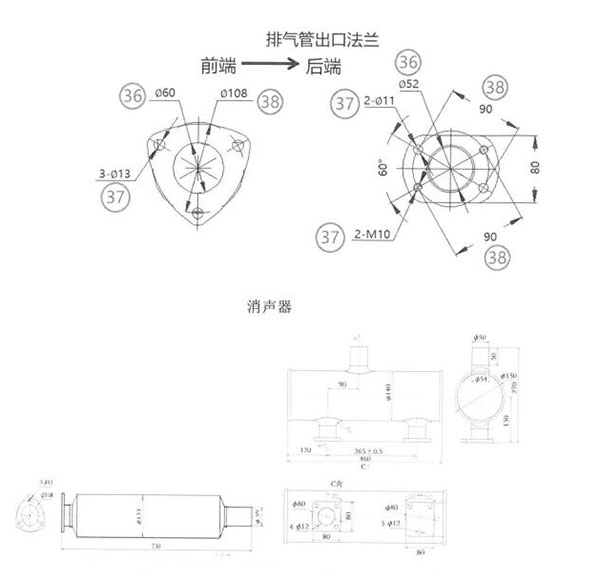

排氣管出口法蘭安裝孔規格

3-Φ13均布

2-Φ11和2-M10成60°夾角分布

38

排氣管出口法蘭安裝孔分布

分度圓直徑Φ108

間距90
